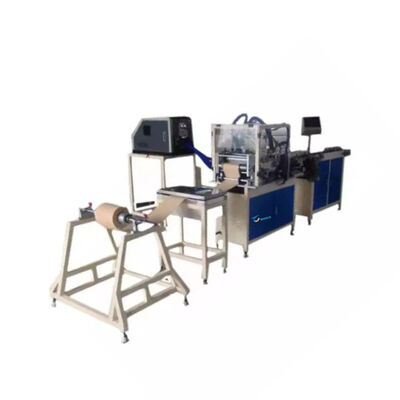

Línea de producción de pliegues de papel servo de panel
La línea de producción de pliegues de papel servo de paneles integra alimentación automática, humidificación, impresión, servo pegado, plegado, formación y transporte por transportador.Adopta un sistema de rociado avanzado para reemplazar el calentamiento tradicional por vapor, garantizando una humedad estable y una excelente formación de pliegues.
El sistema de pistola de pegamento de doble servo admite múltiples métodos de pegado como ángulo recto, ángulo oblicuo y ángulo oblicuo de doble lado.el equipo proporciona un funcionamiento fácil, altura de plegado precisa, espaciamiento uniforme de la ondulación y producción de alta velocidad que oscila entre 5 y 50 m/min.
Esta línea de producción ofrece un rendimiento excepcional para la producción en serie de papel filtrante de tipo panel con una calidad de pliegado superior.
Especificaciones del producto
| Altura de plegado del papel |
de 20 a 60 mm |
| Ancho máximo del papel de filtro |
90 a 320 mm |
| Velocidad de producción |
Entre 5 y 50 m/min |
| Velocidad de la cinta transportadora |
0 a 8 m/min |
| Capacidad de la máquina de pegamento de fusión en caliente |
10 litros |
| Las dimensiones de la máquina (L × W × H) |
Se aplicarán las siguientes medidas: |
| Consumo total de energía |
9 kW |
| Suministro de aire comprimido |
1 m3/min |
| Potencia del motor principal |
1.1 kW |
| Potencia del motor del transportador |
0.55 kW |
| Potencia del servomotor de inyección de pegamento |
2 × 400 kW |
| Potencia de la máquina de pegamento |
6.4 kW |
| Peso de la máquina |
600 kg de peso |
| Presión del aire de funcionamiento |
0.6 MPa |
| Voltado de la fuente de alimentación |
380 V / 50 Hz |
Parámetros de rendimiento
Especificaciones del equipo: ancho máximo de plegado 320 mm
Utiliza el sistema de rociado más avanzado que reemplaza la calefacción tradicional por vapor
Alturas de plegado: 20-60 mm (se requiere el reemplazo del rodillo)
Aplanamiento del pliegue: excepcionalmente suave
Distanciamiento de la ondulación: uniforme, fabricado mediante un proceso de rodillos importados
Velocidad de producción: 5m-50m/min
Capacidad de la máquina de pegamento de fusión en caliente: 10L
Performance de la pistola de pegamento: motores de doble servo, control de PLC / pantalla táctil, pegado en ángulo recto / oblicuo / doble lado
Sistema de rodillos de recogida de pliegues: ajuste del carril de guía
Tiempo de precalentamiento: 30 minutos con interruptor de tiempo
Funcionamiento completo de la pantalla táctil
Una de las máquinas de pliegue más avanzadas de China.
Lista de configuración
Configuración del motor
Servomotores totalmente digitales (Marca: Delta, Taiwán); motores de tres fases (Marca: Huanxin, Taiwán).
Configuración de la pantalla táctil
7 pulgadas de pantalla táctil, marca: Taiwan Weintek.
Controlador programable por PLC
Unidad de control de cuatro ejes, marca: Taiwan Delta.
Inversor de frecuencia
La marca nacional Kerun.
Componentes eléctricos
Interruptores de proximidad de alta precisión, interruptores de proximidad importados, relés y pequeñas piezas eléctricas.
Componentes mecánicos
Los ejes con cromo duro galvanizado; otros componentes tratados con el negro estándar.
Sistema de máquina de pegamento
Una máquina de pegamento de 10 kg, dos mangueras de pegamento independientes y dos pistolas de pegamento.
Partes estándar de los instrumentos
Instrumentos dispuestos lógicamente y fáciles de desmontar.
Aplicaciones
- Filtros de aire para paneles de automóviles
- Filtros de purificación de aire para HVAC y hogares
- Productos industriales de filtración de aire
- Papel de filtro plissado para sistemas ambientales y de eliminación de polvo
- Fabricación de filtros de paneles planos, cuadrados y rectangulares

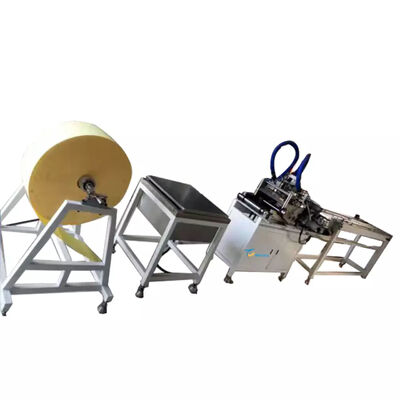

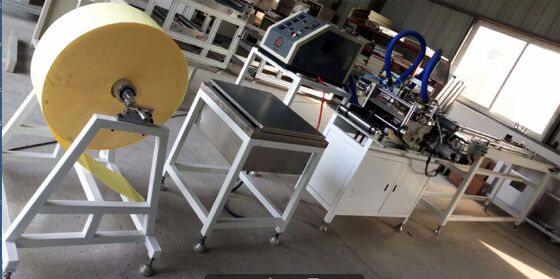

Vistas de la línea de producción
Perfil del fabricante
Bengbu Tongchen Automation Technology Equipment Co., Ltd. está estratégicamente ubicada en Bengbu, China, un importante centro de transporte e industrial.desarrollo, diseño y fabricación de equipos avanzados de producción de filtros, ofreciendo soluciones prácticas y eficientes que cumplen tanto con las demandas del mercado nacional como con los estándares internacionales.
Variedad de productos
- Equipos para doblar papel y máquinas giratorias
- Motores diesel y equipos de producción de filtros de aire de gran tamaño
- Equipos de producción de filtros sin partición y con partición
- Máquinas de pliegue y líneas de producción de tiras de fibra de vidrio
Priorizamos la calidad del producto y el servicio integral para mejorar la ventaja competitiva de su marca en los mercados globales.Tongchen Technology se compromete a convertirse en su proveedor de soluciones mecánicas más confiable y socio comercial a largo plazo.
