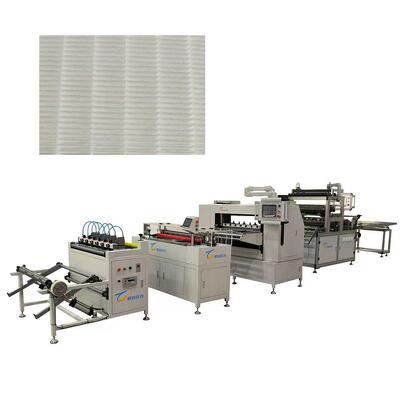

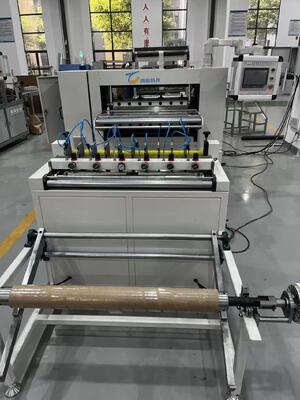

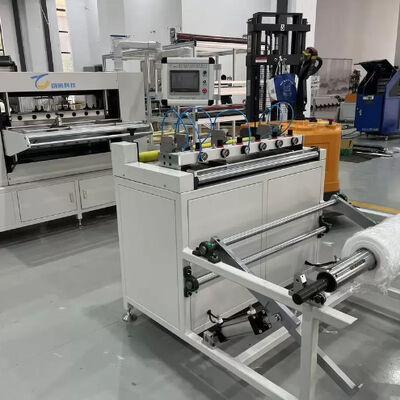

Línea de producción de plegado y encolado de papel para cuchillos totalmente automática y línea de producción de filtros de aire
La Línea de producción de plegado y encolado de papel para cuchillos totalmente automática y línea de producción de filtros de aire es un sistema avanzado y totalmente automatizado diseñado para la producción de materiales filtrantes de polipropileno (PP) plisados. Integra la alimentación de papel filtrante, el precorte, el plegado y los procesos de encolado en un flujo de trabajo continuo, logrando una alta precisión, un funcionamiento estable y una producción eficiente. Es ideal para las industrias automotriz, de purificación de aire, filtración de agua y filtración industrial. El sistema está diseñado para la producción a alta velocidad, la aplicación consistente de pegamento y el ajuste flexible de parámetros para adaptarse a diversas especificaciones de filtros.
Especificaciones técnicas
| Transportador de papel de precorte |
Plegadora de papel filtrante |
Máquina encoladora (Modelo 55-700) |
Velocidad ajustable del transportador de papel: 0.5 - 12 m/min
Ancho de papel filtrante ajustable: 32 - 800 mm
Voltaje de alimentación: 220V / 50Hz
Potencia del motor: 0.55 kW
Peso de la máquina: 350 kg
Dimensiones (L × A × A): 1500 × 1300 × 1100 mm |
Ancho máximo del producto: 800 mm
Rango de altura de plegado ajustable: 6 - 55 mm
Velocidad de plegado: 0 - 100 pliegues por minuto
Voltaje de alimentación: 380V / 50Hz
Potencia del motor: 1.1 kW
Potencia de precalentamiento: 4 kW
Rango de control de temperatura: Ambiente a 200°C
Presión de aire de funcionamiento: 0.6 MPa
Peso de la máquina: 650 kg
Dimensiones (L × A × A): 1670 × 1720 × 1240 mm |
Ancho máximo del producto: 700 mm
Rango de altura de plegado ajustable: 6 - 55 mm
Velocidad de producción: 4 - 25 m/min
Espaciamiento de la tira de pegamento: 25.4 mm
Número de tiras de pegamento: 2 × 26, cada una controlada por una válvula electrónica
Control de apagado del pegamento: Función de apagado de pegamento intermitente automático
Voltaje de alimentación: 380V / 50Hz
Potencia total: 13 kW
Presión de aire de funcionamiento: 0.6 MPa
Peso de la máquina: 500 kg
Dimensiones de la máquina de pegamento (L × A × A): 160 × 100 × 130 mm
Dimensiones de la máquina principal (L × A × A): 4000 × 130 × 160 mm |
Principio de funcionamiento
La línea de producción comienza alimentando y precortando el material filtrante de PP, seguido del plegado (doblado) para formar una estructura de onda uniforme. El sistema de encolado, compuesto por cabezales de pulverización duales de 26 puntos, aplica tiras de adhesivo termofusible con alta precisión. Todas las funciones principales, velocidad, volumen de pegamento y temperatura, se controlan a través de una interfaz PLC de pantalla táctil, lo que garantiza el funcionamiento sincronizado de cada componente.
El mecanismo de plegado puede moverse vertical y horizontalmente, lo que permite el ajuste para varios tamaños y grosores de filtro. Este diseño flexible permite cambiar sin problemas entre diferentes especificaciones de producto con un tiempo de inactividad mínimo.
Aplicaciones
- Fabricación de cartuchos filtrantes de PP
- Producción de filtros de aire y agua
- Equipos de filtración industrial y ambiental
- Sistemas de purificación de aire automotriz
Embalaje y entrega
Unidades de venta: Artículo único
Perfil del fabricante
Bengbu Tongchen Automation Technology Equipment Co., Ltd. está ubicada en Bengbu, China, un importante centro de transporte y base industrial. Nuestra empresa se especializa en el desarrollo, diseño y producción de equipos de fabricación de filtros, proporcionando soluciones avanzadas, prácticas y eficientes que cumplen con las tendencias nacionales y los estándares internacionales.
Gama de productos
- Equipos de plegado de papel y máquinas rotativas
- Motores diésel y equipos de producción de filtros de aire grandes
- Equipos de producción de filtros sin particiones y con particiones
- Máquinas plegadoras y líneas de producción de tiras de fibra de vidrio
Priorizamos la calidad y el servicio del producto para mejorar la competitividad de su marca en el mercado global. Tongchen Technology se compromete a convertirse en su proveedor de soluciones mecánicas más confiable y en su socio comercial a largo plazo.
